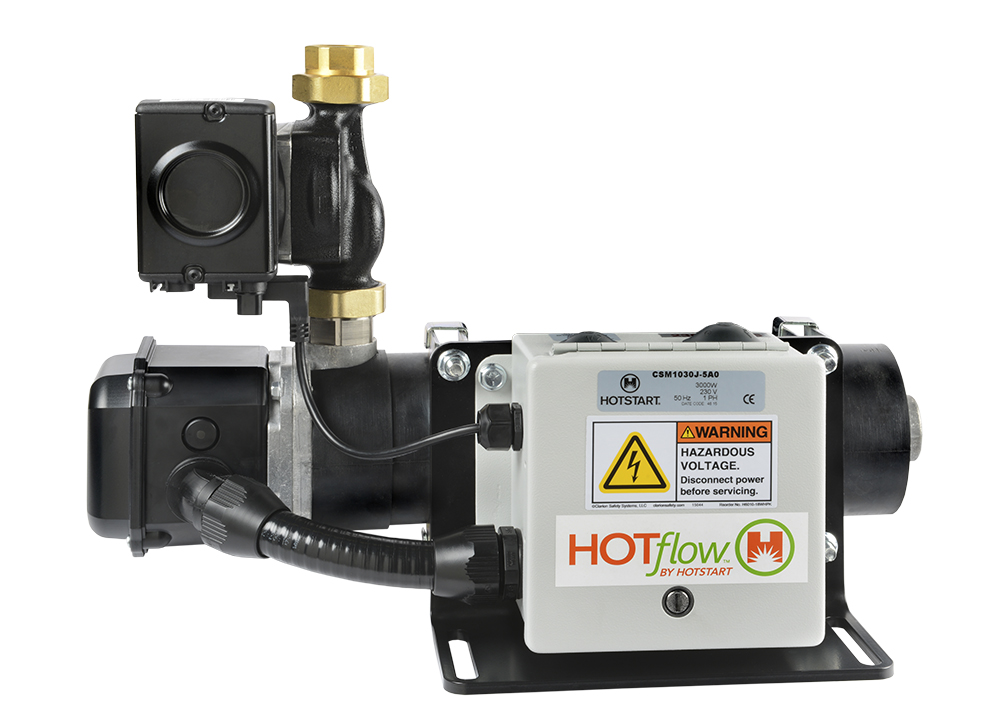

Préchauffeur de moteur CSM HOTflow®

Secteurs

Equipement
Moteur

Marchés

Applications

Catégories de produits

HOTflow®

A pump-driven forced circulation that provides superior heat distribution while improving heater performance.

A pump-driven forced circulation that provides superior heat distribution while improving heater performance.

Le préchauffeur de moteur HOTflow® CSM comprend la pompe la plus puissante (débit de 10 gal/mn) et les options de résistance chauffante les plus puissantes (jusqu'à 12 kW) de la gamme HOTflow®. La puissance de chauffage du CSM, combinée à sa conception économe en énergie, le rend idéal pour remplacer les préchauffeurs à convection jusqu’à 100 l de cylindrée.

La gamme CSM est équipée pour répondre à un large éventail de conditions, y compris les exigences concernant les sources d'énergie et les diverses homologations. Quels que soient vos besoins de puissance ou de préchauffage, il existe un CSM pour répondre à votre application de système de préchauffage spécifique. Le boîtier de commande intégré facilite les connexions électriques et permet le fonctionnement automatique du préchauffeur, éliminant ainsi le besoin de composants de commande supplémentaires à fournir par le client.

La puissance et la circulation forcée entraînée par pompe offrent une répartition de chaleur supérieure, faisant du CSM une option viable pour remplacer les préchauffeurs à convection multiples ou en paires, ce qui améliore les performances de chauffage tout en réduisant les coûts de maintenance.

Non destiné aux zones dangereuses.

Informations sur le chauffage

Chauffage principal

Eau
Eau glycolée

Puissance thermique principale

3 kW
6 kW
9 kW
10.5 kW
12 kW

Spécifications de puissance

Sources d'alimentation

AC, Monophasé, 60 Hz
AC, Monophasé, 50 Hz
AC, Triphasé, 60 Hz
AC, Triphasé, 50 Hz

Tensions électriques

120
208
230
240
440
400
480
575

Connecteurs d'alimentation

Câblé

Contrôle de la température

Contrôle de la température principal

38–49 °C (100–120 °F)

Types de montage

Pied

Orifices d'entrée / Orifices de sortie

Orifices d'entrée

1” NPT

Orifices de sortie

1” NPT

Options d'entrée

Entrée du boîtier de commande

NEMA 4
IP66

Entrée de moteur du liquide de refroidissement

NEMA 2
IP44

Certifications

Modèles conformes CE disponibles
Homologué UL/C-US.

Préchauffeur de moteur CSM HOTflow®

Numéro de référence

Tension électrique

Puissance électrique

CSM10301-000

120

3 kW

Télécharger la liste

Liste des pièces de rechange

CSM10301-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	Contactor	PRP232117-013	CONTACTOR 50A 120V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	3 kW Element	RECSM10301	REPL ELEM ASM CSM 3kW 120V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)

CSM10302-000

240

3 kW

Télécharger la liste

Liste des pièces de rechange

CSM10302-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	3 kW Element	RECSM10302	REPL ELEM ASM CSM 3kW 240V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)

CSM10304-000

480

3 kW

Télécharger la liste

Liste des pièces de rechange

CSM10304-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	3 kW Element	RECSM10304	REPL ELEM ASM CSM 3kW 480V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
No Image Available	Transformer	PRP235059-000	TRANSFORMER .15KVA 480/240-120V	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM10308-000

208

3 kW

Télécharger la liste

Liste des pièces de rechange

CSM10308-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	3 kW Element	RECSM10308	REPL ELEM ASM CSM 3kW 208V 100-120F	25 x 7 x 7 in (635. x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM1030J-5A0

230

3 kW

Télécharger la liste

Liste des pièces de rechange

CSM1030J-5A0 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	3 kW Element	RECSM1030J-0A0	REPL ELEM ASM CSM 3kW 230V 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM10602-000

240

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM10602-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM10602	REPL ELEM ASM CSM 6kW 240V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM10604-000

480

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM10604-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM10604	REPL ELEM ASM CSM 6kW 480V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
No Image Available	Transformer	PRP235059-000	TRANSFORMER .15KVA 480/240-120V	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM10608-000

208

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM10608-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM10608	REPL ELEM ASM CSM 6kW 208V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM1060J-5A0

230

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM1060J-5A0 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM1060J-0A0	REPL ELEM ASM CSM 6kW 230V 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM10902-000

240

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM10902-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM10902	REPL ELEM ASM CSM 9kW 240V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM10904-000

480

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM10904-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM10904	REPL ELEM ASM CSM 9kW 480V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
No Image Available	Transformer	PRP235059-000	TRANSFORMER .15KVA 480/240-120V	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM10908-000

208

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM10908-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM10908	REPL ELEM ASM CSM 9kW 208V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM1090J-5A0

230

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM1090J-5A0 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM1090J-0A0	REPL ELEM ASM CSM 9kW 230V 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Contactor	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM11058-000

208

10.5 kW

Télécharger la liste

Liste des pièces de rechange

CSM11058-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	10.5 kW Element	RECSM11058	REPL ELEM ASM CSM 10.5kW 208V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-005	CONTACTOR 65A 240V 2P	5 x 4 x 3 in (127 x 102 x 76 mm)	2 lb (1 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM11202-000

240

12 kW

Télécharger la liste

Liste des pièces de rechange

CSM11202-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	12 kW Element	RECSM11202	REPL ELEM ASM CSM 12kW 240V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-005	CONTACTOR 65A 240V 2P	5 x 4 x 3 in (127 x 102 x 76 mm)	2 lb (1 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM11204-000

480

12 kW

Télécharger la liste

Liste des pièces de rechange

CSM11204-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	12 kW Element	RECSM11204	REPL ELEM ASM CSM 12kW 480V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
No Image Available	Transformer	PRP235059-000	TRANSFORMER .15KVA 480/240-120V	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM1120J-5A0

230

12 kW

Télécharger la liste

Liste des pièces de rechange

CSM1120J-5A0 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	12 kW Element	RECSM1120J-0A0	REPL ELEM ASM CSM 12kW 230V 1P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Contactor	PRP232117-005	CONTACTOR 65A 240V 2P	5 x 4 x 3 in (127 x 102 x 76 mm)	2 lb (1 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM30304-000

480

3 kW

Télécharger la liste

Liste des pièces de rechange

CSM30304-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	3 kW Element	RECSM30304	REPL ELEM ASM CSM 3kW 480V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
No Image Available	Transformer	PRP235059-000	TRANSFORMER .15KVA 480/240-120V	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)

CSM30308-000

208

3 kW

Télécharger la liste

Liste des pièces de rechange

CSM30308-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	3 kW Element	RECSM30308	REPL ELEM ASM CSM 3kW 208V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Transformer	PRP235081-000	TRANSFORMER 150VA 208/277 PRIMARY 1	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)

CSM3030A-5A0

400

3 kW

Télécharger la liste

Liste des pièces de rechange

CSM3030A-5A0 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	3kW Element	RECSM3030A	REPL ELEM ASM CSM 3kW 400V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Transformer	PRP235098-000	TRANSFORMER 150VA 200/400/460/575V PRIMARLY 240V SECONDARY	5 x 5 x 5 in (127 x 127 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-001	CONTACTOR 35A 240V 3P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM30604-000

480

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM30604-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM30604	REPL ELEM ASM CSM 6kW 480V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
No Image Available	Transformer	PRP235059-000	TRANSFORMER .15KVA 480/240-120V	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM30605-000

575

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM30605-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM30605	REPL ELEM ASM CSM 6kW 575V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231068-002	FUSE 2 AMP 600V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
No Image Available	Transformer	PRP235085-000S	TRANSFORMER 150VA 600/575 500 PRIMA

CSM30608-000

208

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM30608-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM30608	REPL ELEM ASM CSM 6kW 208V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Transformer	PRP235081-000	TRANSFORMER 150VA 208/277 PRIMARY 1	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM3060A-5A0

400

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM3060A-5A0 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM3060A-0A0	REPL ELEM ASM CSM 6kW 400V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Transformer	PRP235098-000	TRANSFORMER 150VA 200/400/460/575V PRIMARLY 240V SECONDARY	5 x 5 x 5 in (127 x 127 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-001	CONTACTOR 35A 240V 3P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM3060F-5A1

440

6 kW

Télécharger la liste

Liste des pièces de rechange

CSM3060F-5A1 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	6 kW Element	RECSM3060F	REPL ELEM ASM CSM 6kW 440V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Transformer	PRP235098-000	TRANSFORMER 150VA 200/400/460/575V PRIMARLY 240V SECONDARY	5 x 5 x 5 in (127 x 127 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-001	CONTACTOR 35A 240V 3P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Light Switch	PRP231174-001	KIT LIGHT & SWITCH CSM 240V	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM30904-000

480

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM30904-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM30904	REPL ELEM ASM CSM 9kW 480V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
No Image Available	Transformer	PRP235059-000	TRANSFORMER .15KVA 480/240-120V	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM30905-000

575

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM30905-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM30905	REPL ELEM ASM CSM 9kW 575V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231068-002	FUSE 2 AMP 600V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
No Image Available	Transformer	PRP235085-000S	TRANSFORMER 150VA 600/575 500 PRIMA

CSM30908-000

208

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM30908-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM30908	REPL ELEM ASM CSM 9kW 208V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM3090A-5A0

400

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM3090A-5A0 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM3090A-0A0	REPL ELEM ASM CSM 9kW 400V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Transformer	PRP235098-000	TRANSFORMER 150VA 200/400/460/575V PRIMARLY 240V SECONDARY	5 x 5 x 5 in (127 x 127 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-001	CONTACTOR 35A 240V 3P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM3090F-5A1

440

9 kW

Télécharger la liste

Liste des pièces de rechange

CSM3090F-5A1 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	9 kW Element	RECSM3090F-0A0	REPL ELEM ASM CSM 9kW 440V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Transformer	PRP235098-000	TRANSFORMER 150VA 200/400/460/575V PRIMARLY 240V SECONDARY	5 x 5 x 5 in (127 x 127 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-001	CONTACTOR 35A 240V 3P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Light Switch	PRP231174-001	KIT LIGHT & SWITCH CSM 240V	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM31204-000

480

12 kW

Télécharger la liste

Liste des pièces de rechange

CSM31204-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	12 kW Element	RECSM31204	REPL ELEM ASM CSM 12kW 480V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
No Image Available	Transformer	PRP235059-000	TRANSFORMER .15KVA 480/240-120V	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM31205-000

575

12 kW

Télécharger la liste

Liste des pièces de rechange

CSM31205-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	12 kW Element	RECSM31205	REPL ELEM ASM CSM 12kW 575V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231068-002	FUSE 2 AMP 600V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
No Image Available	Transformer	PRP235085-000S	TRANSFORMER 150VA 600/575 500 PRIMA

CSM31208-000

208

12 kW

Télécharger la liste

Liste des pièces de rechange

CSM31208-000 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	12 kW Element	RECSM31208	REPL ELEM ASM CSM 12kW 208V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Pump	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
	Pump Flange Kit	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
	Transformer	PRP235081-000	TRANSFORMER 150VA 208/277 PRIMARY 1	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
	24V Relay	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
	Relay Socket	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM3120A-5A0

400

12 kW

Télécharger la liste

Liste des pièces de rechange

CSM3120A-5A0 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	12 kW Element	RECSM3120A-0A0	REPL ELEM ASM CSM 12kW 400V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Transformer	PRP235098-000	TRANSFORMER 150VA 200/400/460/575V PRIMARLY 240V SECONDARY	5 x 5 x 5 in (127 x 127 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-001	CONTACTOR 35A 240V 3P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

CSM3120F-5A2

440

12 kW

Télécharger la liste

Liste des pièces de rechange

CSM3120F-5A2 Liste des pièces de rechange

Image du produit	Name	Numéro de la pièce de remplacement	Description du produit	Dimensions	Poids
	12 kW Element	RECSM3120F-0A0	REPL ELEM ASM CSM 12kW 440V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
	Thermostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
	Union Pump	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
	Transformer	PRP235098-000	TRANSFORMER 150VA 200/400/460/575V PRIMARLY 240V SECONDARY	5 x 5 x 5 in (127 x 127 x 127 mm)	7 lb (3.175 kg)
	Contactor	PRP232117-001	CONTACTOR 35A 240V 3P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
	24V Relay	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Relay Socket	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Fuse	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
	Light Switch	PRP231174-001	KIT LIGHT & SWITCH CSM 240V	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)

Produits connexes

Préchauffeur de moteur CKM HOTflow®

The CKM can ensure diesel or gas engines are ready to start and assume full load quickly with minimal wear.

Le préchauffeur modèle CKM est conçu pour remplacer véritablement les systèmes traditionnels à convection. Doté d'une pompe à entraînement mécanique et d'une volute de pompe conçue sur…

Chauffage principal

Eau
Eau glycolée

Puissance thermique principale

3 kW
4 kW
5 kW

Préchauffeur de moteur CTM HOTflow®

An efficient forced circulation system that allows for a variety of small engine applications.

Malgré son faible encombrement, la circulation forcée efficace permet au modèle HOTflow® CTM de préchauffer les moteurs jusqu'à 20 litres de cylindrée, ce qui permet une grande variété…

Chauffage principal

Eau
Eau glycolée

Puissance thermique principale

1 kW
1.5 kW
2.5 kW

Préchauffeur de moteur CSM Euro HOTflow®

Hotstart-CSM-Euro-HOTflow-Coolant-Engine-Heater

Le préchauffeur de moteur HOTflow® CSM Euro comprend la pompe la plus puissante (débit de 10 gal/mn) et les options de résistance chauffante les plus puissantes (jusqu'à 12 kW) de la gamme…

Chauffage principal

Eau
Eau glycolée

Puissance thermique principale

6 kW
9 kW
12 kW
